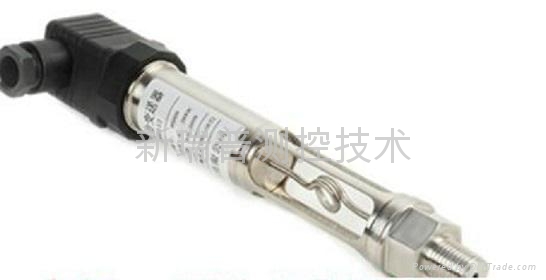

MPM4528型高溫壓力變送器適用於高溫介質的壓力測量，作用在感壓膜片上的壓力通過充油毛細管被傳遞到硅測量 元件上。毛細管通過空氣的熱耗散作用，可以將介質接觸端的高溫降低至接近環境溫度。 這樣的設計既不需要其他輔助冷卻裝置（如水冷），同時又能發揮擴散硅傳感器的性能優勢。高 精度的一體化放大電路可提供與壓力成比例的電壓或電流信號。該變送器採用全焊接結構形式，防護等級為IP65，耐腐蝕性好，可廣氾適用於各種高溫介質的壓力測量。
•擴散硅充油壓力傳感器
•低壓特性良好
•高溫壓力測量
•數字化溫度補償和線性修正
壓力量程：0～100kPa……2MPa
過 壓：1.5倍滿量程壓力
壓力類型：表壓型或絕壓型
產品精度：≤±0.5%FS (非線性、重複性、遲滯)
介質溫度：25℃～300℃
環境溫度：-20℃～80℃
零點溫度係數：＜0.04%FS/℃
靈敏度溫度係數：＜0.03%FS/℃
貯存溫度-40℃～125℃
供電電源：8～28VDC 8～28VDC
輸出信號： 4～20mADC 1～5VDC
傳輸方式： 二線 三線
負載電阻（Ω）：≤（U-8）/0.02 ＞5k
壓力連接： G1/2或1/4NPT
與介質接觸的材料：不鏽鋼1Cr18Ni9Ti或316L
殼體：不鏽鋼1Cr18Ni9Ti
膜片：不鏽鋼316L
毛細管長度：50mm
防護等級：IP65
電氣連接：進口防爆插頭座或電纜1.5米
安 裝：建議水平位置
接插件的接線定義：
|
插腳 |
二線 |
三線 |
|
1 |
正電源：+V（黑色） |
正電源：+V（黑色） |
|
2 |
負電源：0V（紅色） |
公共端：GND（白色） |
|
3 |
空 |
正輸出：+OUT（紅色） |
電纜導線電氣定義:
|
導線顏色 |
二線 |
三線 |
|
黑色導線 |
正電源：+V |
正電源：+V |
|
紅色導線 |
負電源：0V |
正輸出：+OUT |
|
白色導線 |
空 |
公共端：GND |
選型提示
1、毛細管冷卻效果會因環境溫度影響而有所不同。
2、特殊要求，敬請與本公司商洽，並在訂單中予以註明。
