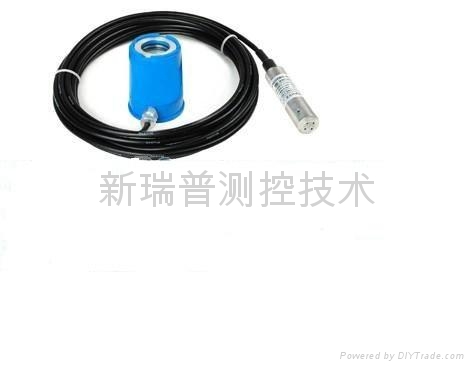

MPM416W型投入式液位變送器由高性能擴散硅壓阻式壓力傳感器作為測量元件，把與液位深度成正比的液體靜壓力準確測量出來，並經過信號調理電路轉換成標準(電流或電壓)信號輸出，建立起輸出信號與液體深度的線性對應關係，實現對液體深度的測量。產品精度高、體積小，直接投入液體中，即可測量出變送器末端到液面的液體高度，使用方便。適用於石油、化工、電廠、城市供水、水文勘探領域的液位測量與控制。
|
|
•分體式結構，投入(插入)液體中的傳感器部分為全密封不鏽鋼結構，電子線路殼體為鑄鋁結構件，安裝于方便接線的地方，便於調校和接線；
•防爆型產品符合GB3836.4標準的ExiaⅡCT6要求，取得了防爆合格証；
•船用型產品符合CCS《鋼質海船入級規範》(2006)的要求，獲得船用產品型式認可証書；
•MPM416W型產品已取得CE認証。
|
|
量程
|
MPM416W型
|
1、2、5、10、20、50、100、200mH2O
|
|
|
|
|
|
|
|
允許過壓
|
1.5倍滿量程壓力
|
|
精度
|
±0.25%FS(典型)±0.5%FS( )
|
|
穩定性誤差
|
±0.1%FS(典型)±0.2%FS( )量程＞20mH2O
|
|
±10mmH2O(典型)±20mmH2O( )量程≤20mH2O
|
|
±20mmH2O(典型)±30mmH2O( )MPM416WRK型
|
|
溫度漂移
|
|
±零點漂移，%FS/℃
|
靈敏度漂移，±%FS/℃
|
|
量程＞10mH2O
|
0.005(典型)
|
0.01( )
|
0.02( )
|
|
量程≤10mH2O
|
0.01(典型)
|
0.02( )
|
0.02( )
|
|
量程≤5mH2O
|
0.015(典型)
|
0.03( )
|
0.02( )
|
|
量程≤2mH2O
|
0.025(典型)
|
0.05( )
|
0.02( )
|
|
傳輸方式
|
二線
|
三線
|
三線
|
|
電源電壓
|
15～28VDC(本安型經安全柵供電)
|
15～28VDC
|
15～28VDC
|
|
輸出信號
|
4～20mADC
|
0～10/20mADC
|
0/1～5/10VDC
|
|
負載(Ω)
|
＜(U-15)/0.02A
|
＜(U-15)/0.02A
|
＞5k
|
|
與介質
接觸材料
|
MPM416W型
|
殼體：不鏽鋼1Cr18Ni9Ti
|
O型圈：氟橡膠
|
|
膜片：不鏽鋼316L
|
橡膠護套：丁腈橡膠
|
|
電纜：Φ7.2mm聚乙烯(或聚氨脂)通氣電纜
|
|
|
|
|
|
|
|
使用溫度範圍
|
-10℃～80℃；本安型：-10℃～60℃
|
|
貯存溫度範圍
|
-40℃～100℃
|
|
防護等級
|
IP68(傳感器部分)；IP65(接線部分)
|
|
防爆等級
|
ExiaⅡCT6
|
|
|
|
|
MPM416W型
|
|
MPM416W型
|
投入式液位變送器
|
|
|
|
|
|
|
|
|
量程(mH2O)
[0～X mH2O]L
|
L：電纜線長度，選用時建議L-X=(1～2)m
|
MPM416W型
|
|
L：鎧裝鋼管的長度
|
MPM416WK型
|
|
L：軟鋼管的長度
|
MPM416WRK型
|
|
|
代號
|
輸出信號
|
|
E
|
4～20mADC
|
|
F
|
1～5VDC
|
|
J
|
0～5VDC
|
|
Q
|
0～10mADC
|
|
U
|
0～20mADC
|
|
V
|
0～10VDC
|
|
|
代號
|
結構材料
|
|
隔離膜片
|
接口
|
殼體
|
|
22
|
不鏽鋼316L
|
不鏽鋼
|
不鏽鋼
|
|
25
|
鉭
|
不鏽鋼
|
不鏽鋼
|
|
|
代號
|
附加功能
|
|
M1
|
0～100%線性指示表(不含MPM416WRK型)
|
|
i
|
本安防爆型ExiaⅡCT6
|
|
C1
|
M20×1.5外螺紋壓力接口，端面密封
|
MPM416W型
|
|
C3
|
G1/2外螺紋壓力接口
|
|
C5
|
M20×1.5外螺紋壓力接口，水線密封
|
|
T
|
船用
|
|
F1
|
固定法蘭(不含MPM416WK型)
|
MPM416WK型
|
|
1F1
|
不鏽鋼法蘭1 DN50
|
|
1M1
|
不鏽鋼外螺紋M42×1.5
|
|
1F2
|
不鏽鋼法蘭2 DN10
|
|
1M2
|
不鏽鋼外螺紋M30×1.5
|
|
2F1
|
碳鋼鍍鋅法蘭1 DN50
|
|
2M1
|
碳鋼鍍鋅外螺紋M42×1.5
|
|
2F2
|
碳鋼鍍鋅法蘭2 DN10
|
|
|
|
|
MPM416W
|
[0～3mH2O]5
|
E
|
22
|
iC1
|
完整的型號規格
|
選型提示
1、被測介質應與接觸產品部分的材料相兼容，同時需要註明被測介質在測量狀態時的密度(水除外)。
2、電纜線材質有兩種，聚氨脂較為柔軟，耐磨性好，可選擇使用。在沒有特殊註明要求的情況下，按聚乙烯電纜材料供貨。
3、產品安裝于多雷地區時，訂貨時應註明“防雷”，同時建議用戶在現場加裝防雷擊保護裝置，並確保產品及電源可靠接地。
4、特殊要求，敬請與本公司商洽，並在訂單中予以註明。
|
